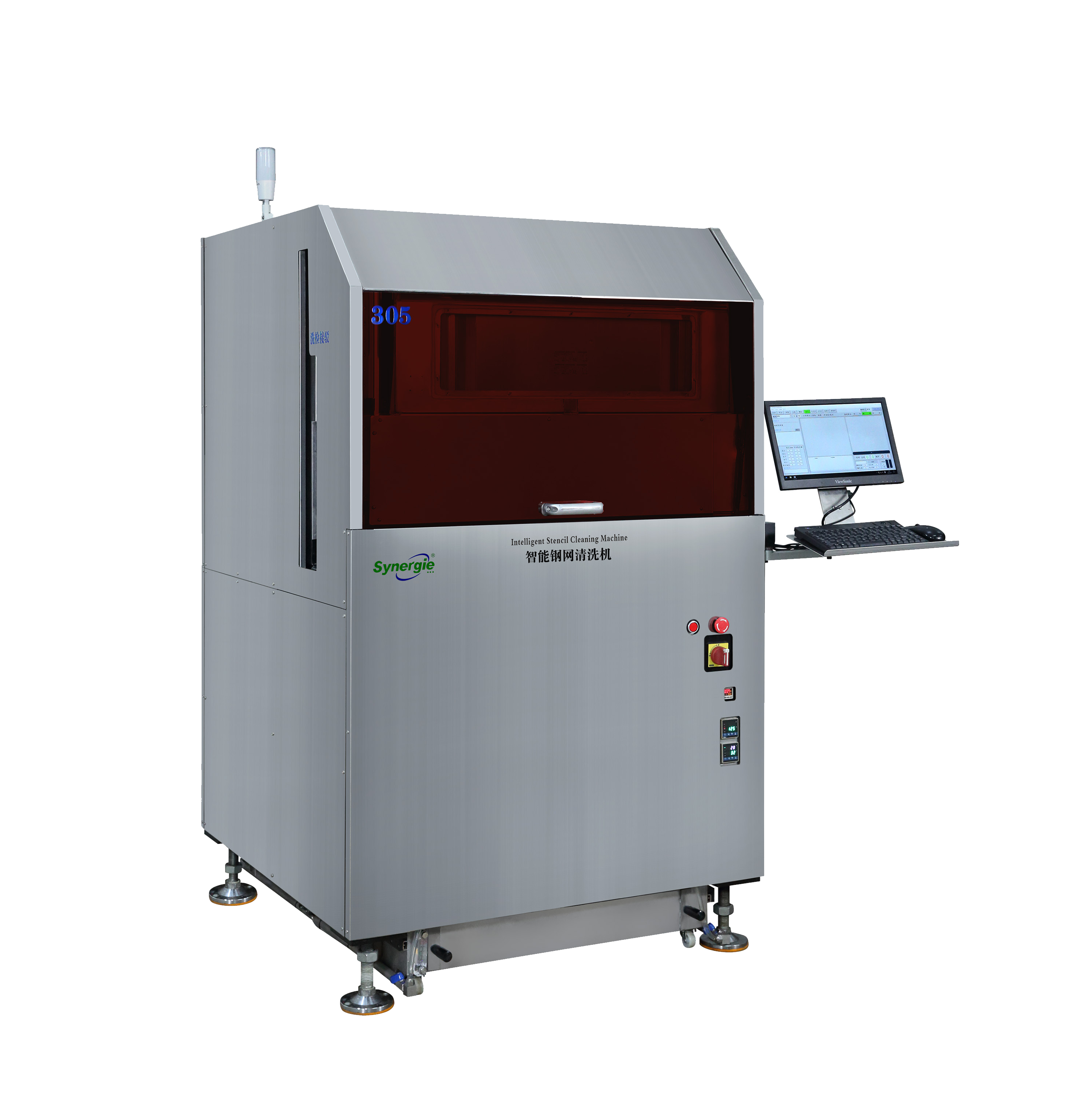

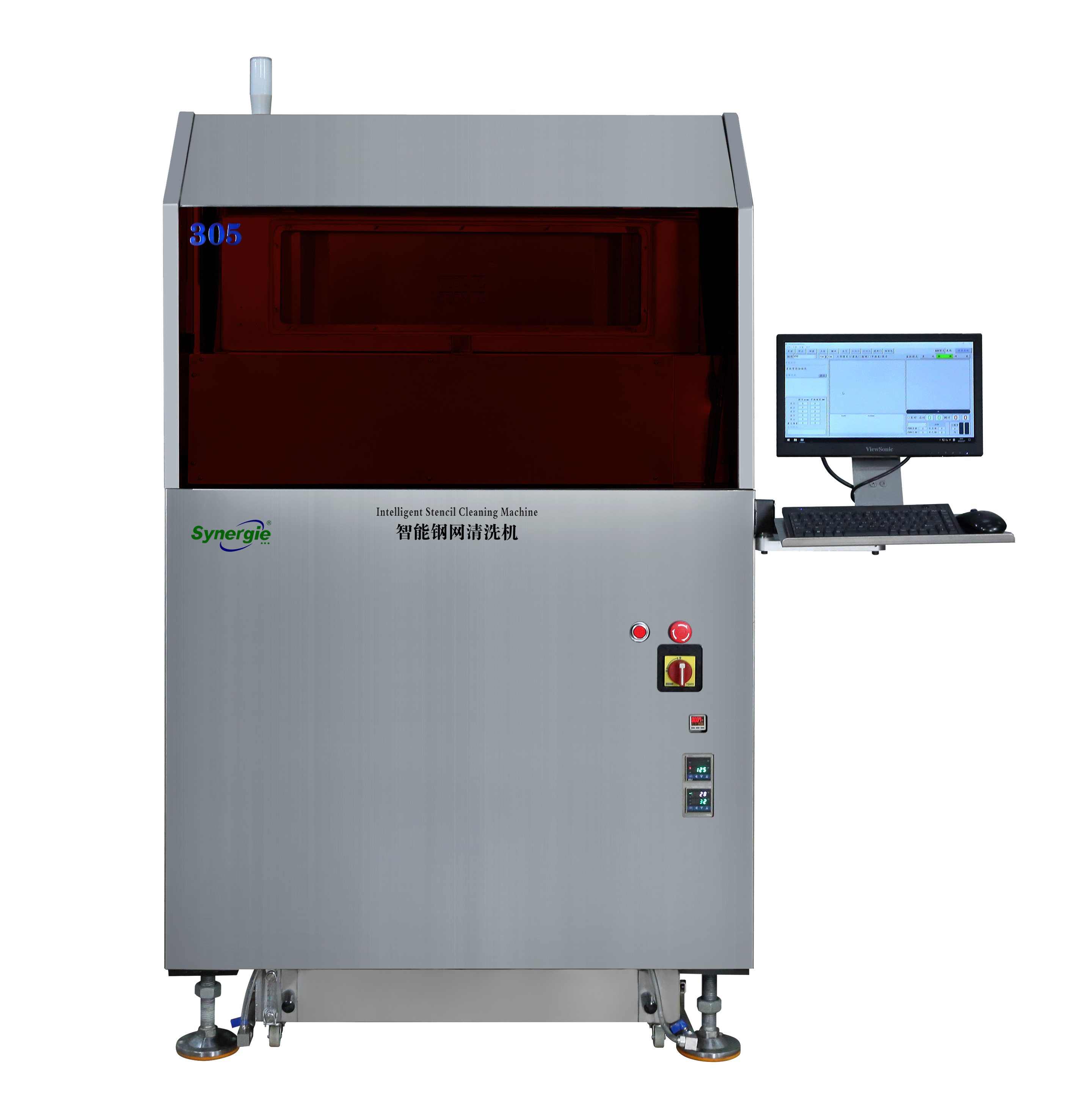

深圳市三捷機械設備有限公司

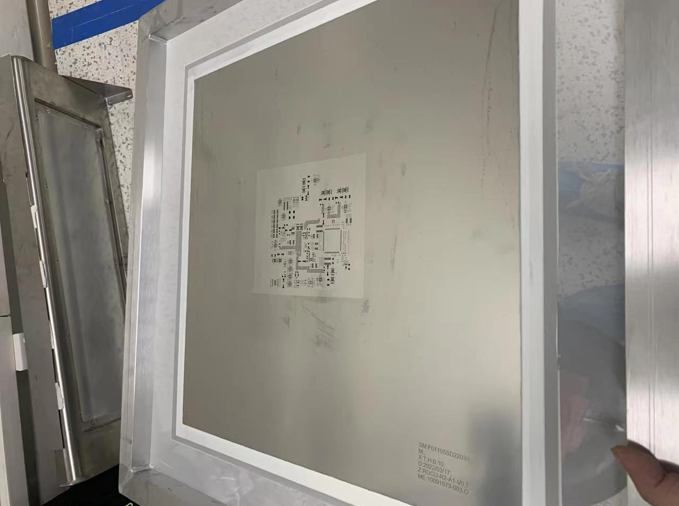

适用鋼網：兼容市面各種鋼網規格

外形尺寸：1460(L)*1160(W)*1820(H)

重量：550KG

鋼網庫：手動确認鋼網類型，自建模闆文件

檢測原理：範本對比+真空檢測+軟件判别

工業CCD相機：500萬/1000萬像素可選，工業面陣相機，CCD傳感器

像素大小：16um，可選13um

自動對焦：适配不同類型鋼網，可軟件自主調焦

水箱容量：60L

鋼網張力檢測：高精度傳感器自動取點檢測。測量精度：2N

高壓清洗頭：2個

清洗模式選擇：清洗、檢測

清洗速度：可程控

油水分離器：壓縮氣油水分離器（建議每年更換1次）

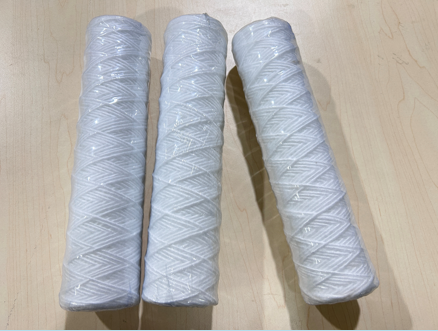

過濾芯：0.005mm 食品級PP濾芯棉(建議每周更換一次）

氣源：0.6Mpa

電壓：AC220V

· 清洗、風幹、檢測一體，無需人工手動處置；

· 水基型清洗工藝，無閃點和燃點，安全可靠；

· 多重清水手段，局部超聲波、高壓水、霧化水、壓縮氣結合程序控制；

· 工業相機連續掃描，确保清洗效果；

· 極具環保優勢，溶劑水、漂洗水循環使用，整機功率小于10KW；

· 支持GERBER文件導入，模闆比對，無需複雜編程手段。

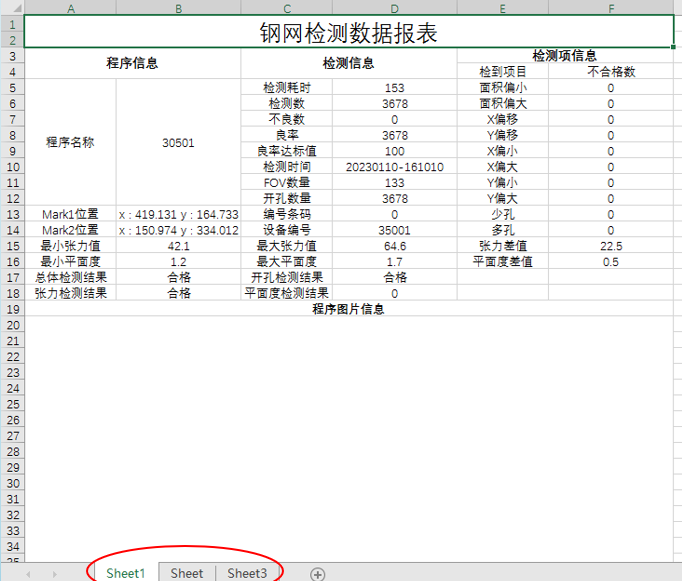

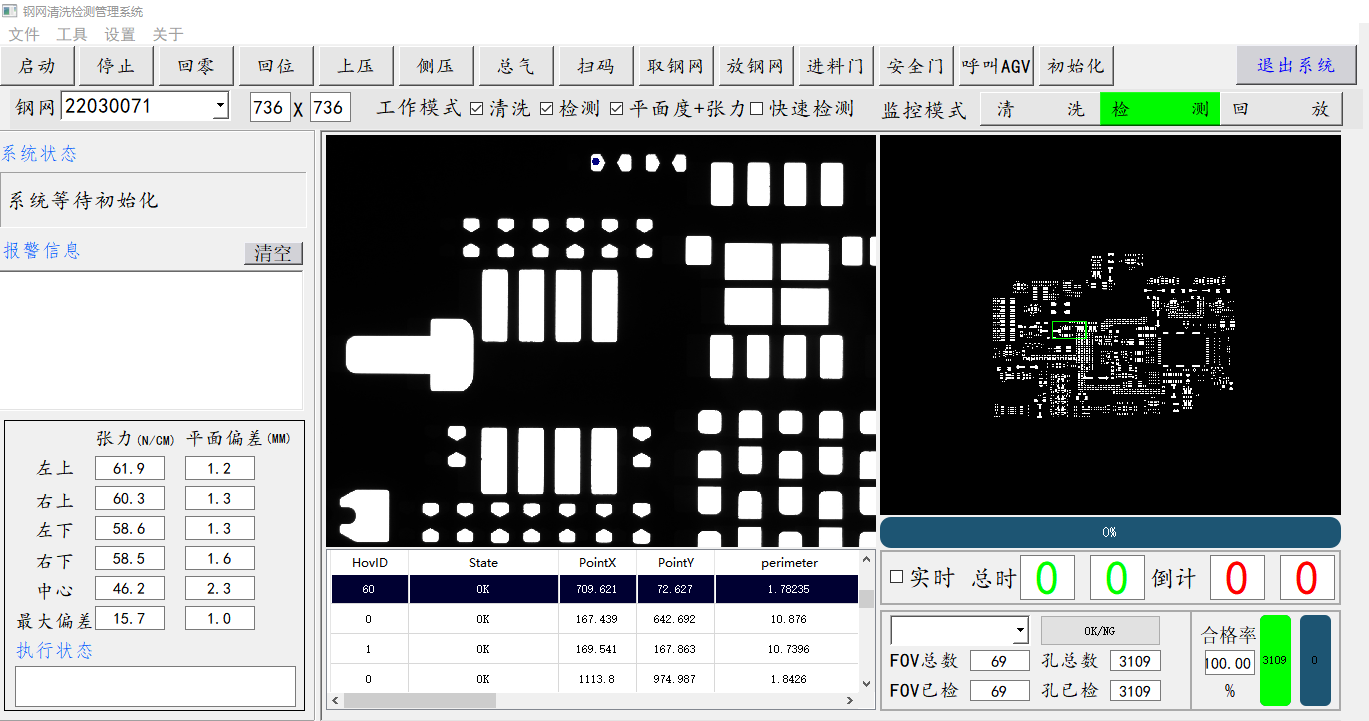

鋼網檢測作爲該設備的另一大模塊，包含了網孔檢測、張力及平面度檢測。

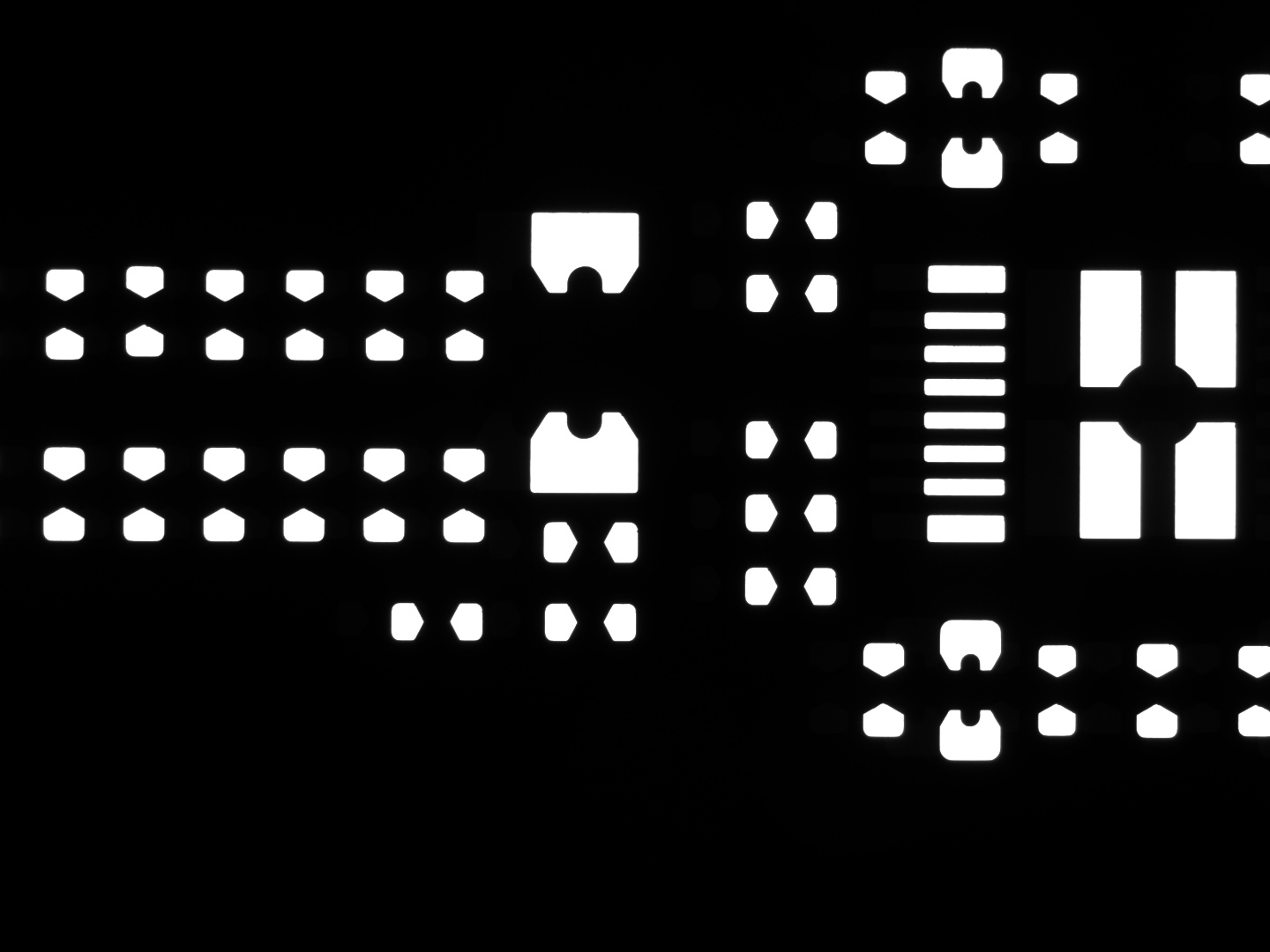

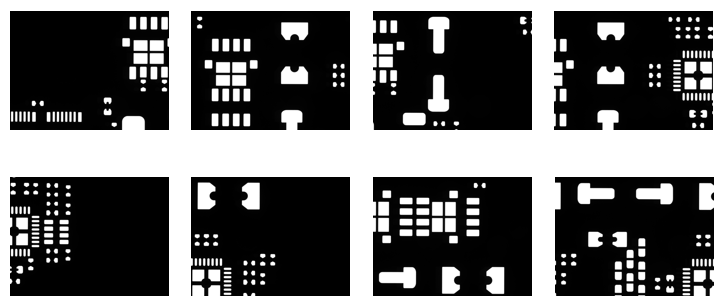

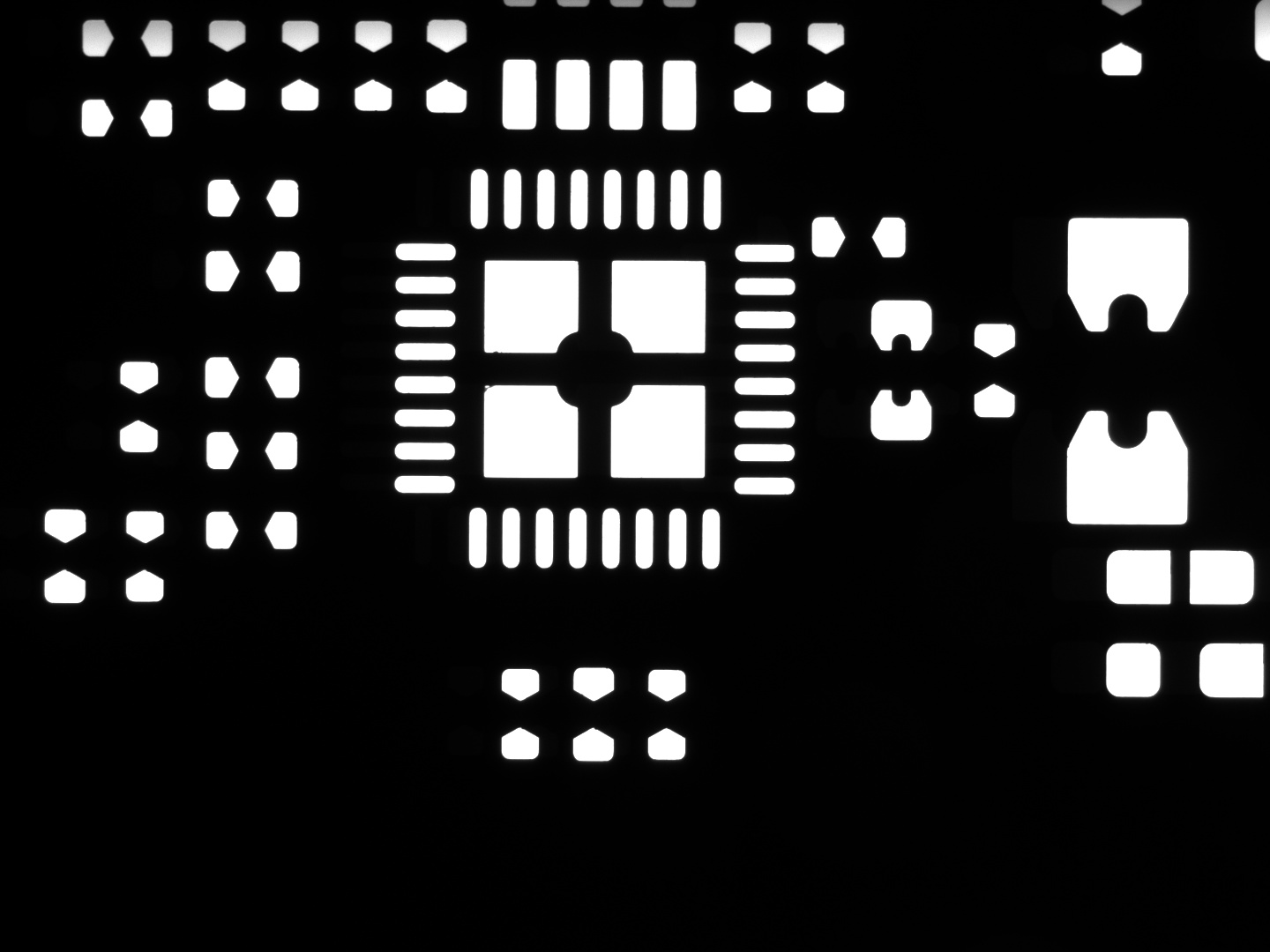

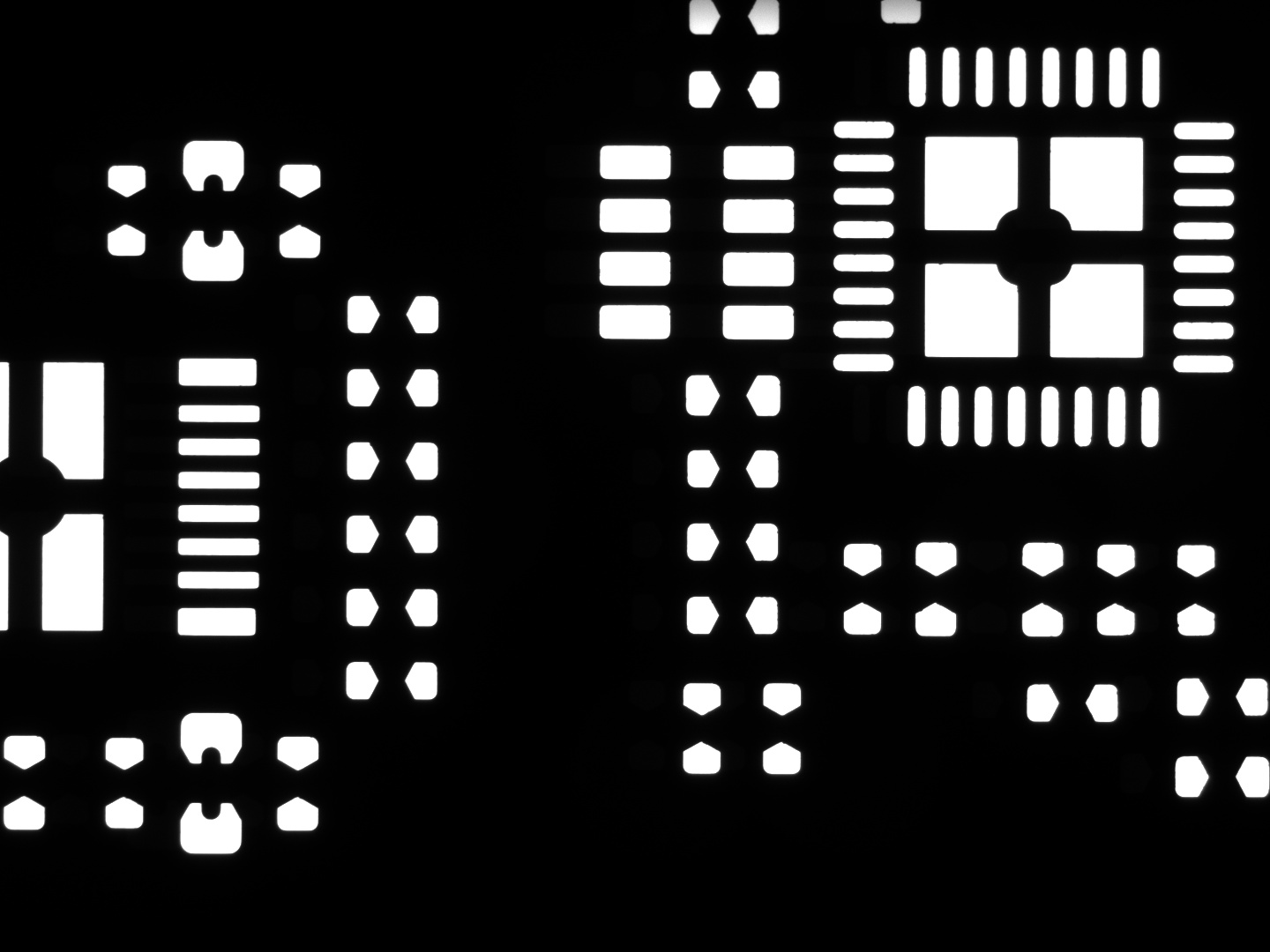

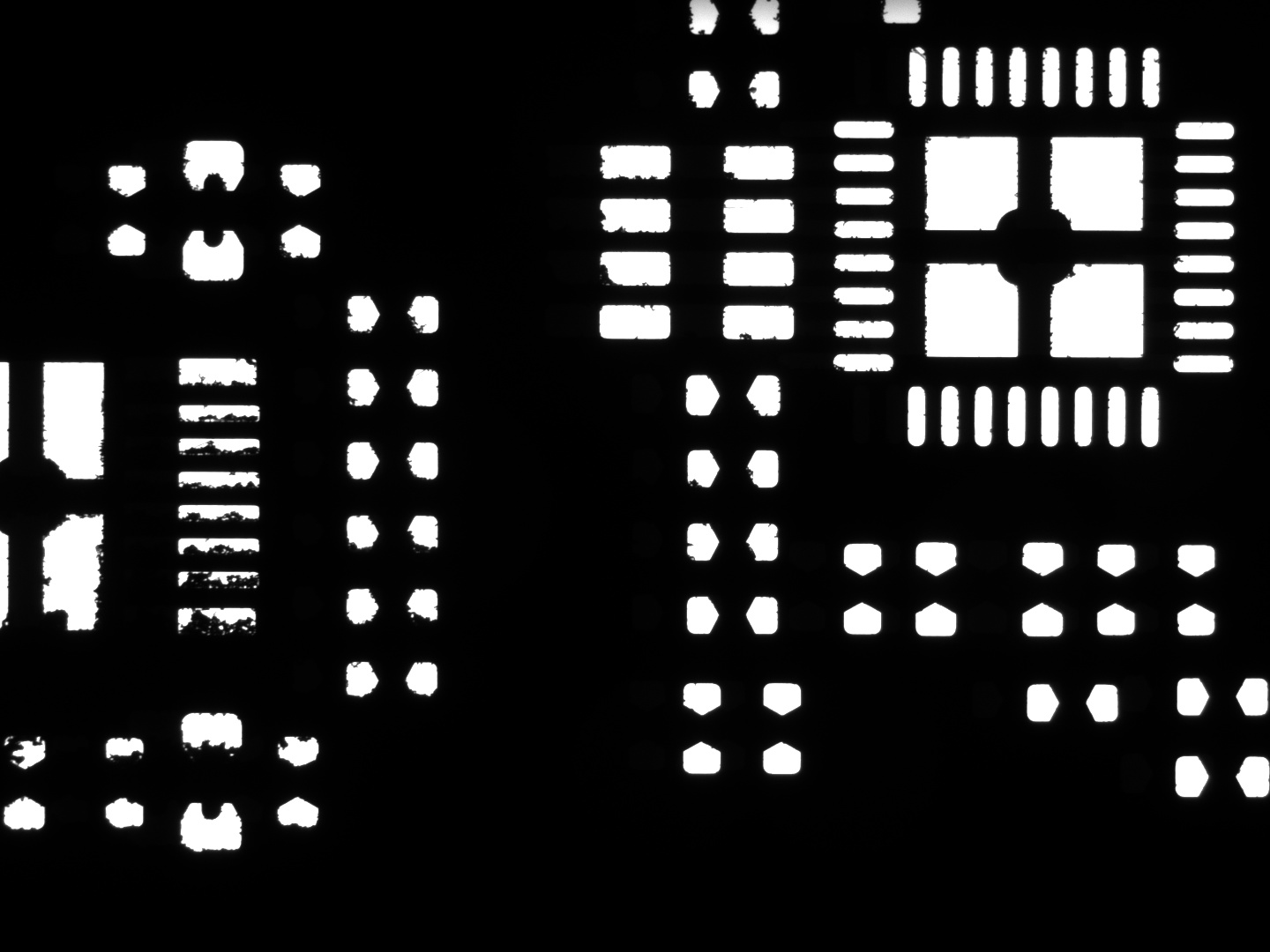

網孔檢測：（設置了兩種模式，便于不同需求下進行選擇）

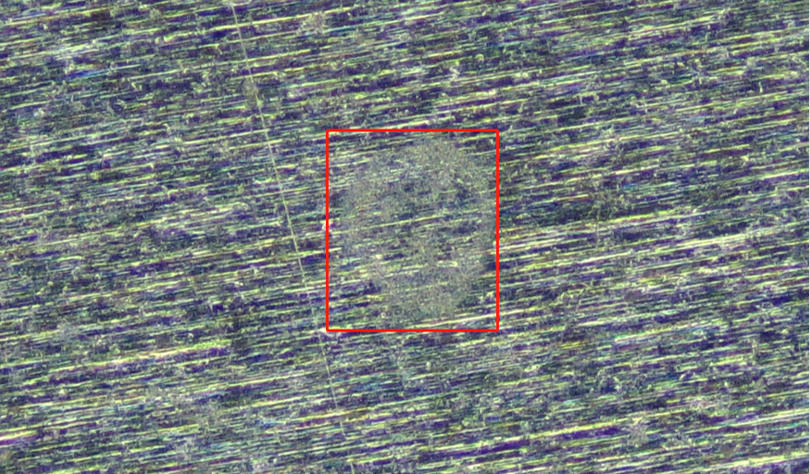

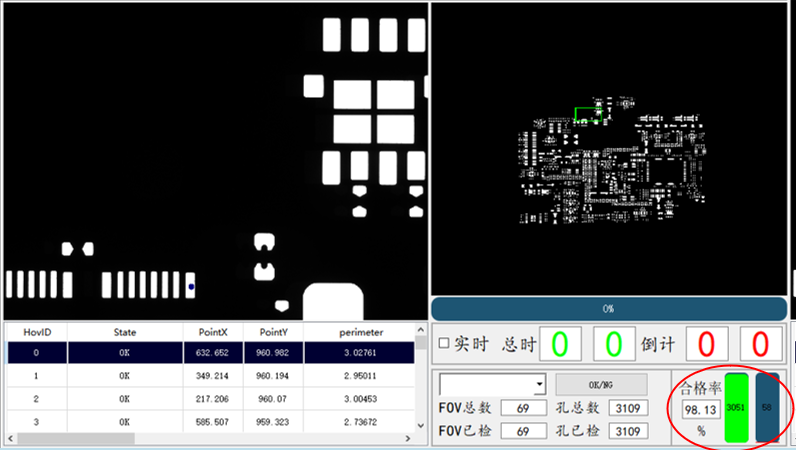

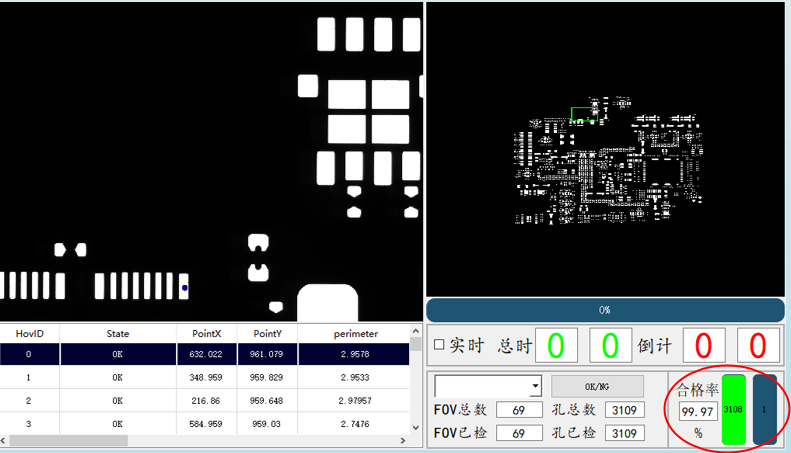

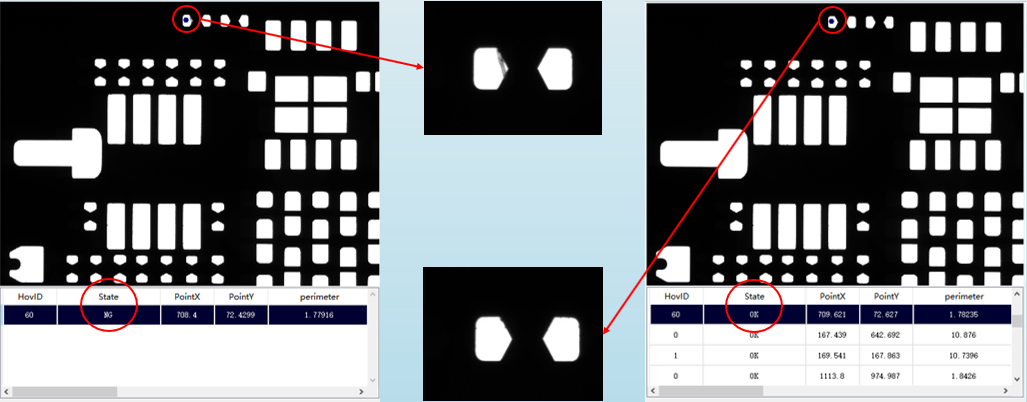

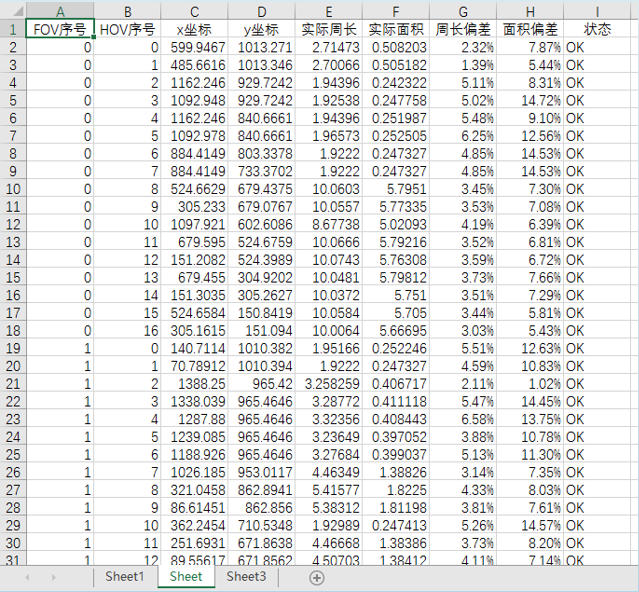

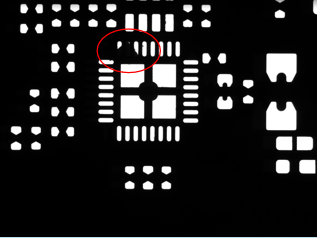

常規檢測：需要先利用Gerber文件編程再進行檢測，該模式對網面開孔區域進行檢測，檢測開孔面積、位置、偏移、尺寸大小、異物、毛刺、多孔、少孔、堵孔；

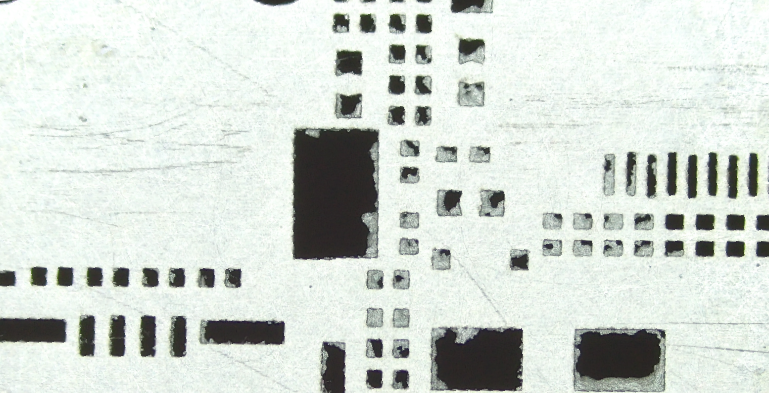

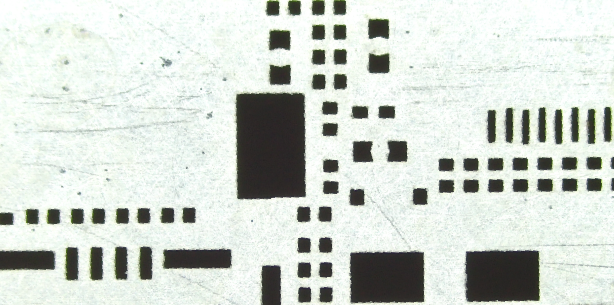

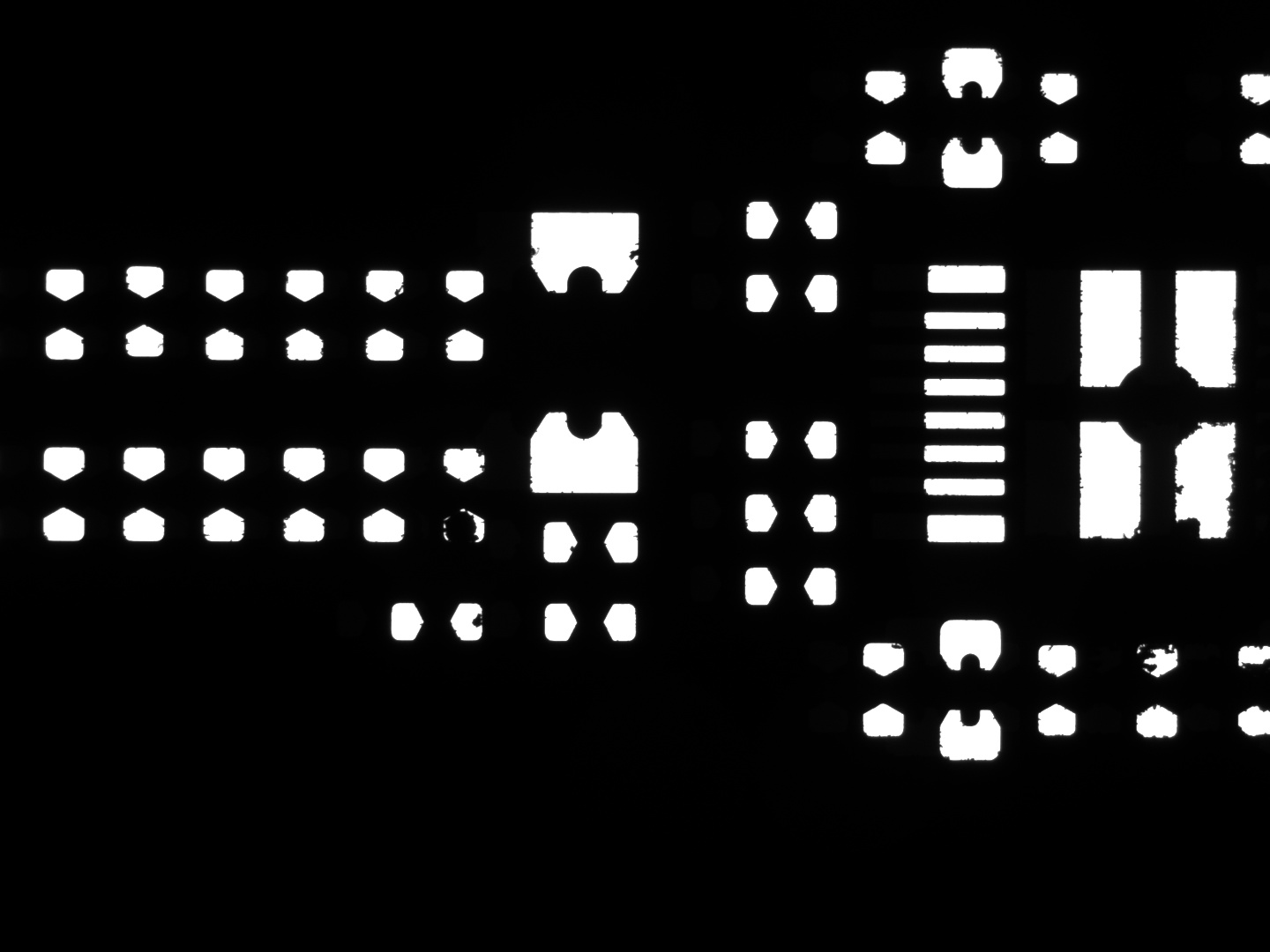

快速檢測：不需要進行編程即可進行檢測，該模式也是對網面開孔區域進行檢測，但隻檢測每個孔有無錫膏殘留；

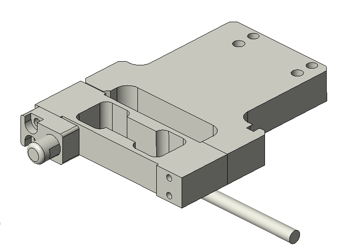

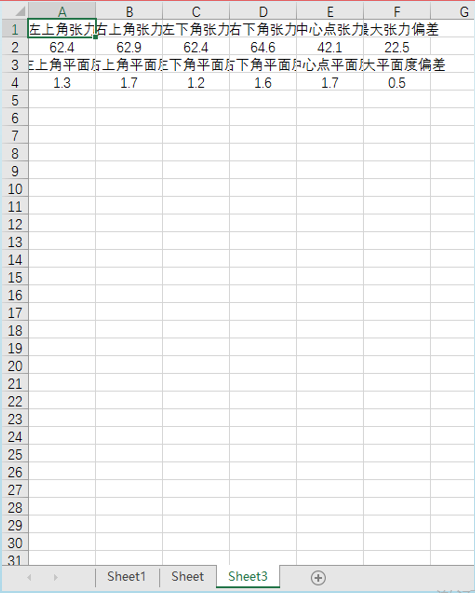

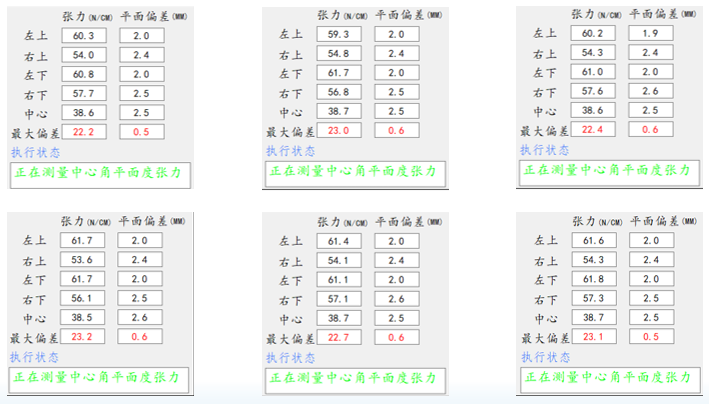

張力及平面度檢測： 檢測鋼網網面五個點（四個角以及一個中心）的張力以及平面度情況。 原理：示意圖如右圖所示，恒力F緩慢靠近鋼網網面，在力的作用下，鋼網發生形變S，根據力的相互作用，張力F1的合力與恒力F相等。

問：請問下電動鋼網清洗機相比于氣動鋼網清洗機有何優勢嗎？

答： 電動鋼網清洗機的優勢主要有幾點：

1. 普遍采用水基型的溶劑，即溶劑無閃點，沒有爆燃的風險；

2. 因爲是電動控制，所以可以采用電腦控制，特别是清洗和檢測一體的工藝，對于清洗過程的追溯、品質檢測與提升很有幫助。

缺點是，廢水不能直排，需要集中回收排放，以滿足環保排放要求。

問： 耗電情況如何呀？

答： 氣動鋼網清洗機的優點是：普遍采用揮發性溶劑。由于所采用的溶劑容易揮發，所以廢液全部揮發到了大氣中去，沒有廢水排放和回收的問題，但是，氣動鋼網清洗機需要專門的防爆通風管道，以消除爆燃的風險。另外，揮發性的溶劑吸入人體，有緻癌風險。我們三捷的電動鋼網清洗機，與同行的“大功率沖洗”的方式不同，采用“局部超聲波技術“，功率隻有同類産品的1/3，能耗小于5千瓦。

問： 兩個溶劑的價格相差大嗎？

答： 一般氣動鋼網清洗機，采用的是95%高純度的酒精，單價是差不多，但是酒精揮發得很快，一打開沒多久就沒了， 水基型的溶劑可以重複用。

問： 一般可以重複使用多少次？

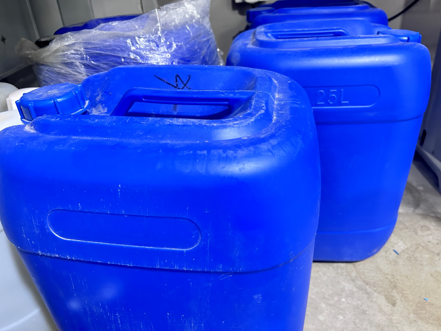

答： 1桶25L，能洗60~70次左右（取決于髒污的程度）。
