主要優點





· 吸嘴清洗:通過定制高速氣流、上下往複運動實現快速清洗,清洗後吸嘴及吸嘴盤幹燥無水珠;

· 掃碼追溯:209系列清洗檢測機,内置上、下光源和相機,能有效讀取市面上各款吸嘴的二維碼,記錄吸嘴的類型和編碼,從而實現吸嘴全過程追溯與管控;

· 破損檢測:吸嘴的表面裂痕、破損可通過系統相機拍照、軟件比對分析,實現有效檢測;

· 真空度檢測:系統内置高靈敏度傳感器,可有效感知吸嘴孔内的氣流變化,判别吸嘴真空度,确保品質;

· 通孔檢測:通過特制相機及光源,設備可以深入吸嘴孔内拍照檢測,确保吸嘴孔内部清潔無損;

· 操作簡易:配置電腦,軟件操作簡單,能夠時刻查看吸嘴檢測狀況,客戶應用簡便,使用放心。

清洗前(粉塵類髒污)

清洗之後

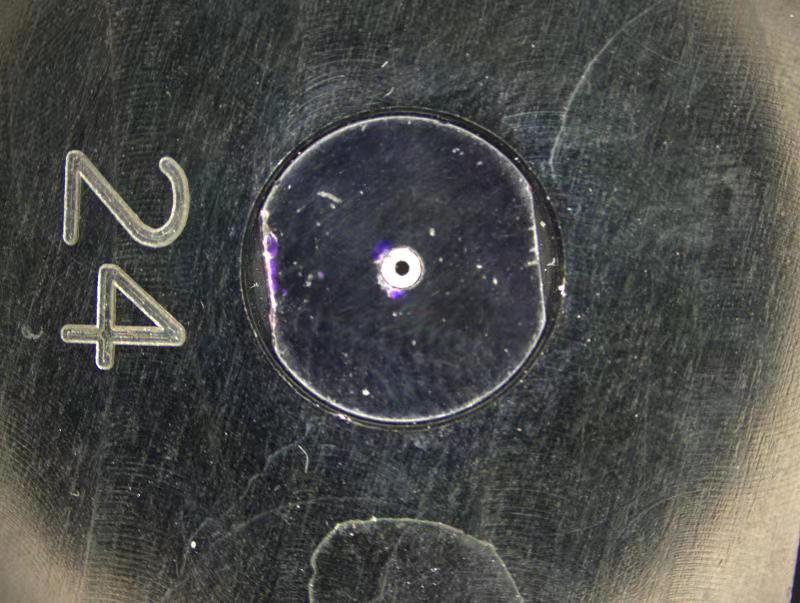

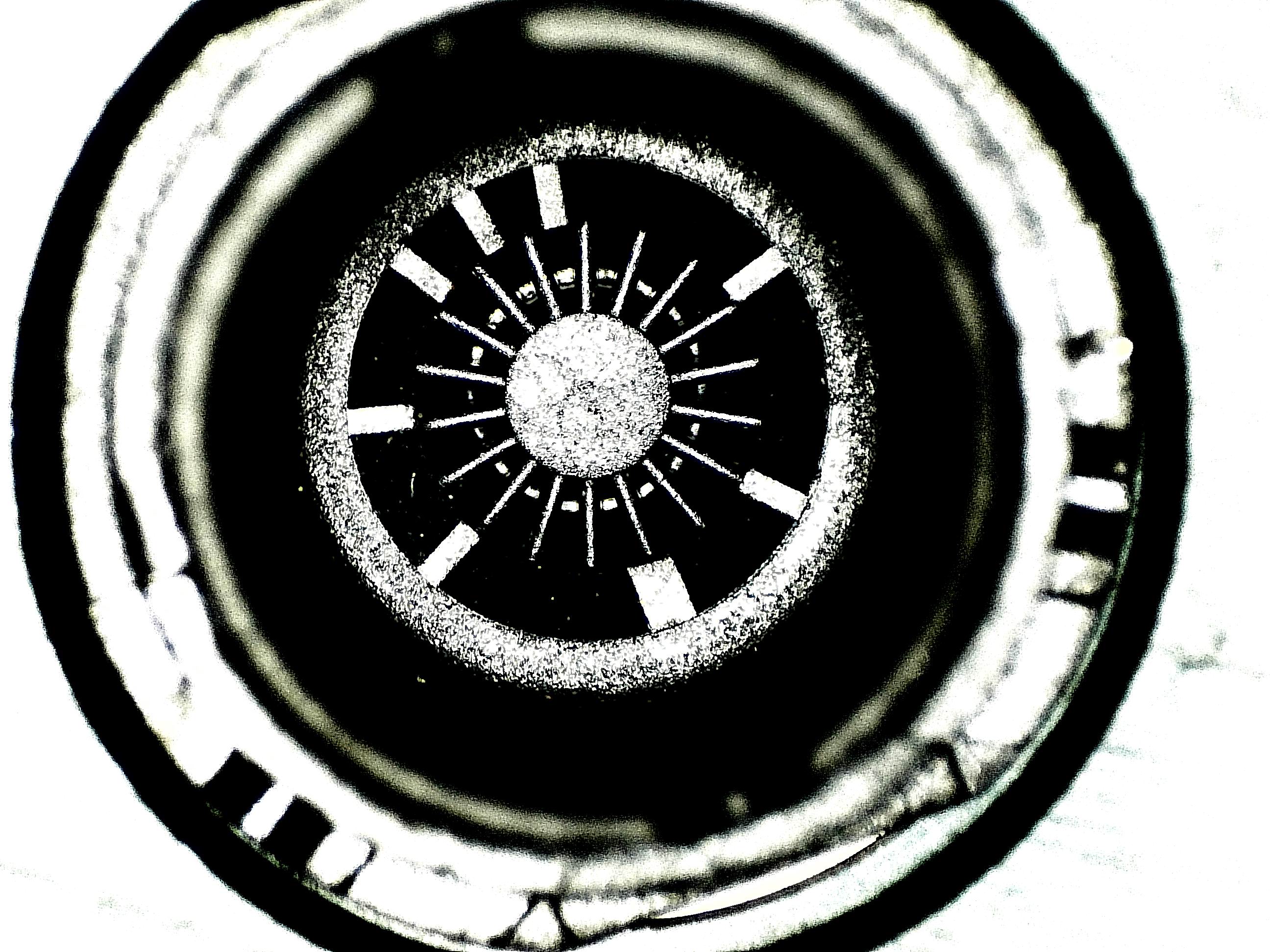

反光闆清洗之前(灰塵類髒污)

清洗前(錫膏松香類髒污)

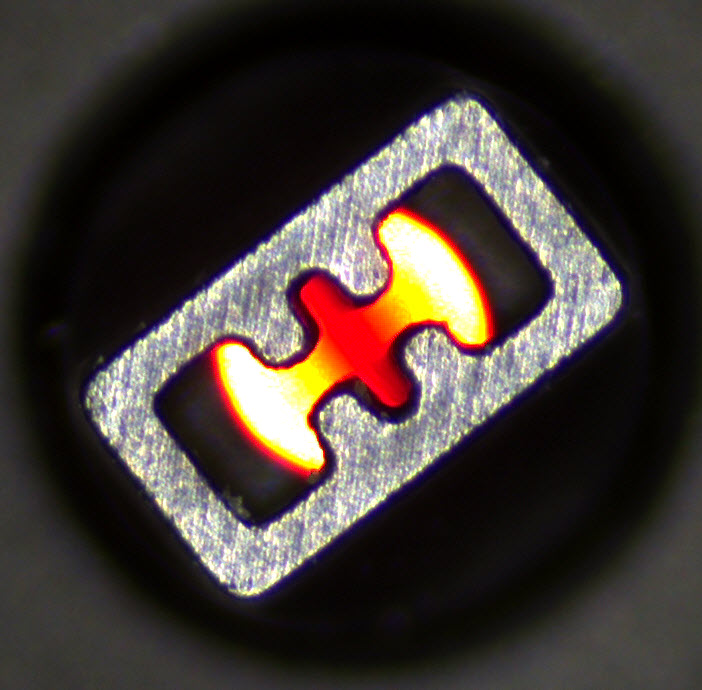

潔淨吸嘴

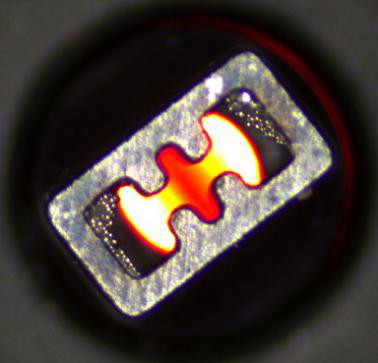

髒污吸嘴

清洗模式電腦程控

托盤輕松适配不同吸嘴

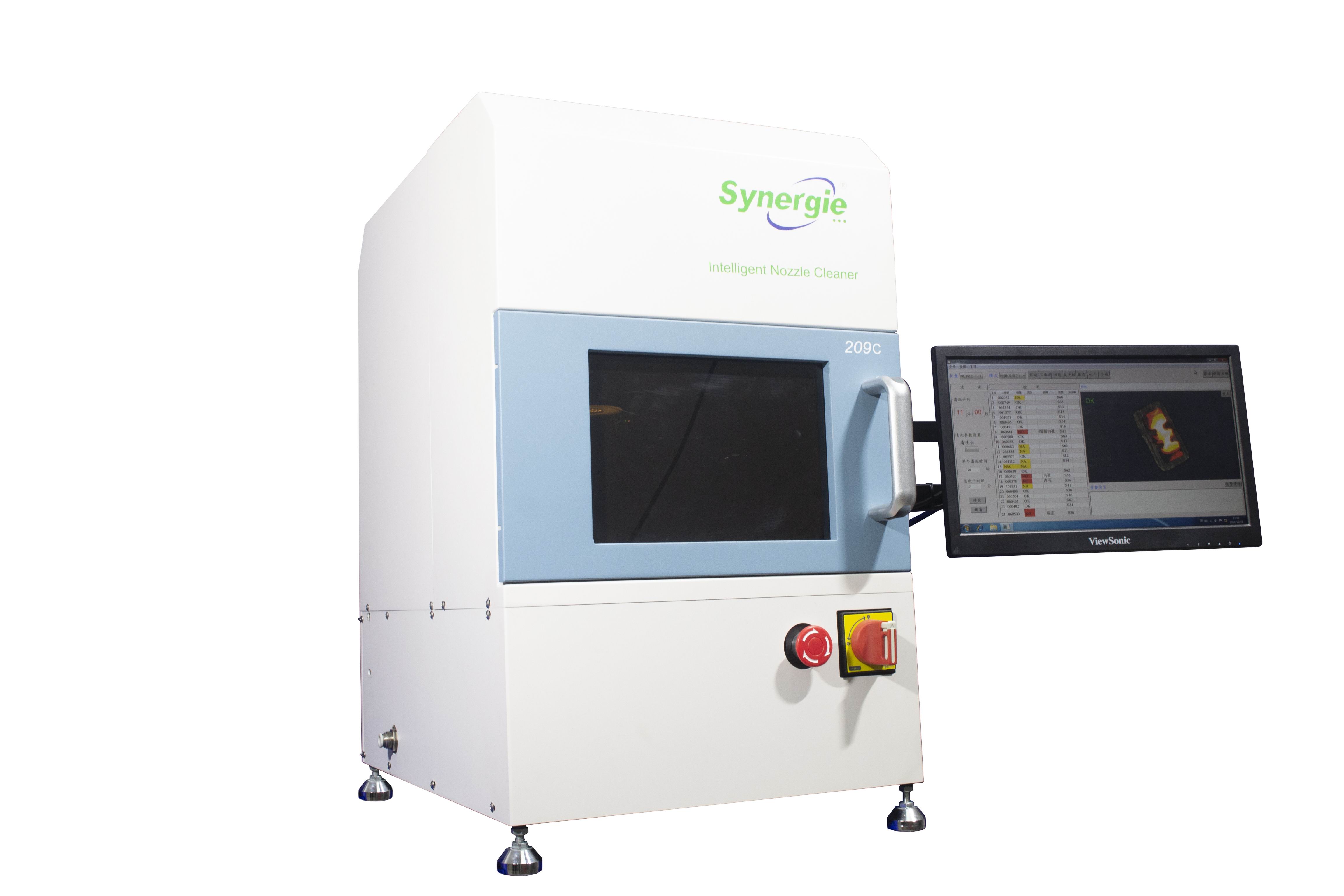

209吸嘴智能清洗檢測一體機

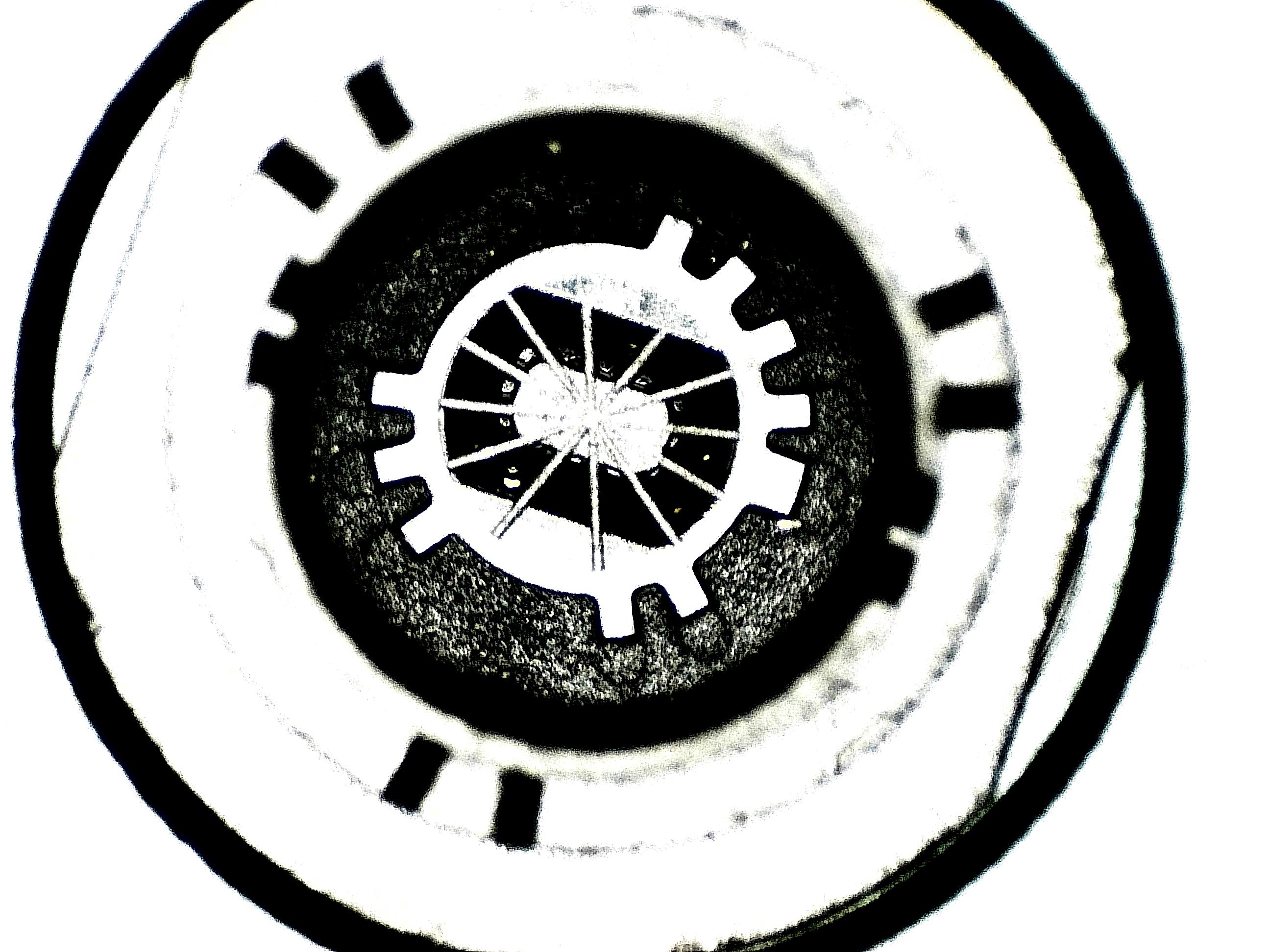

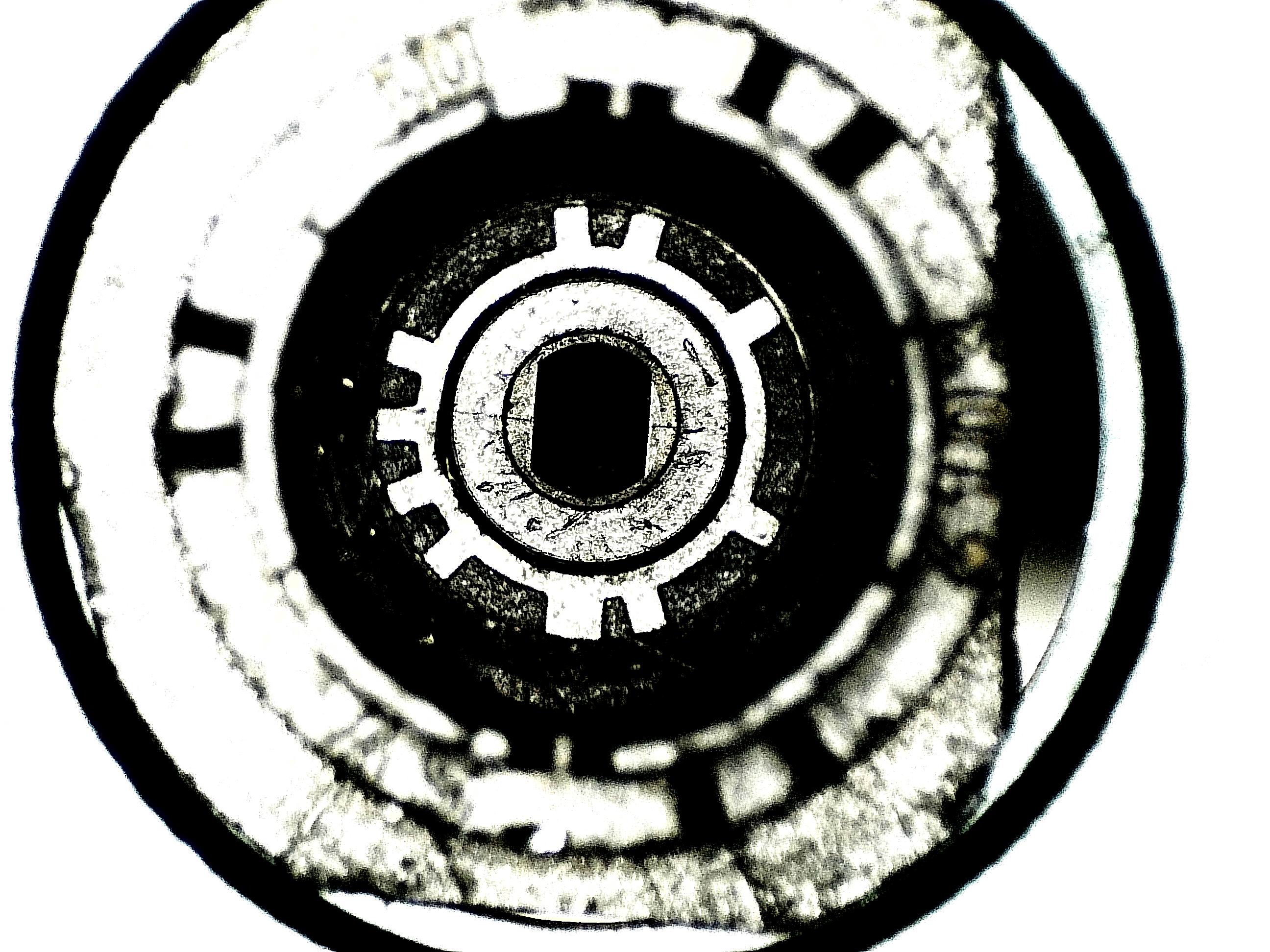

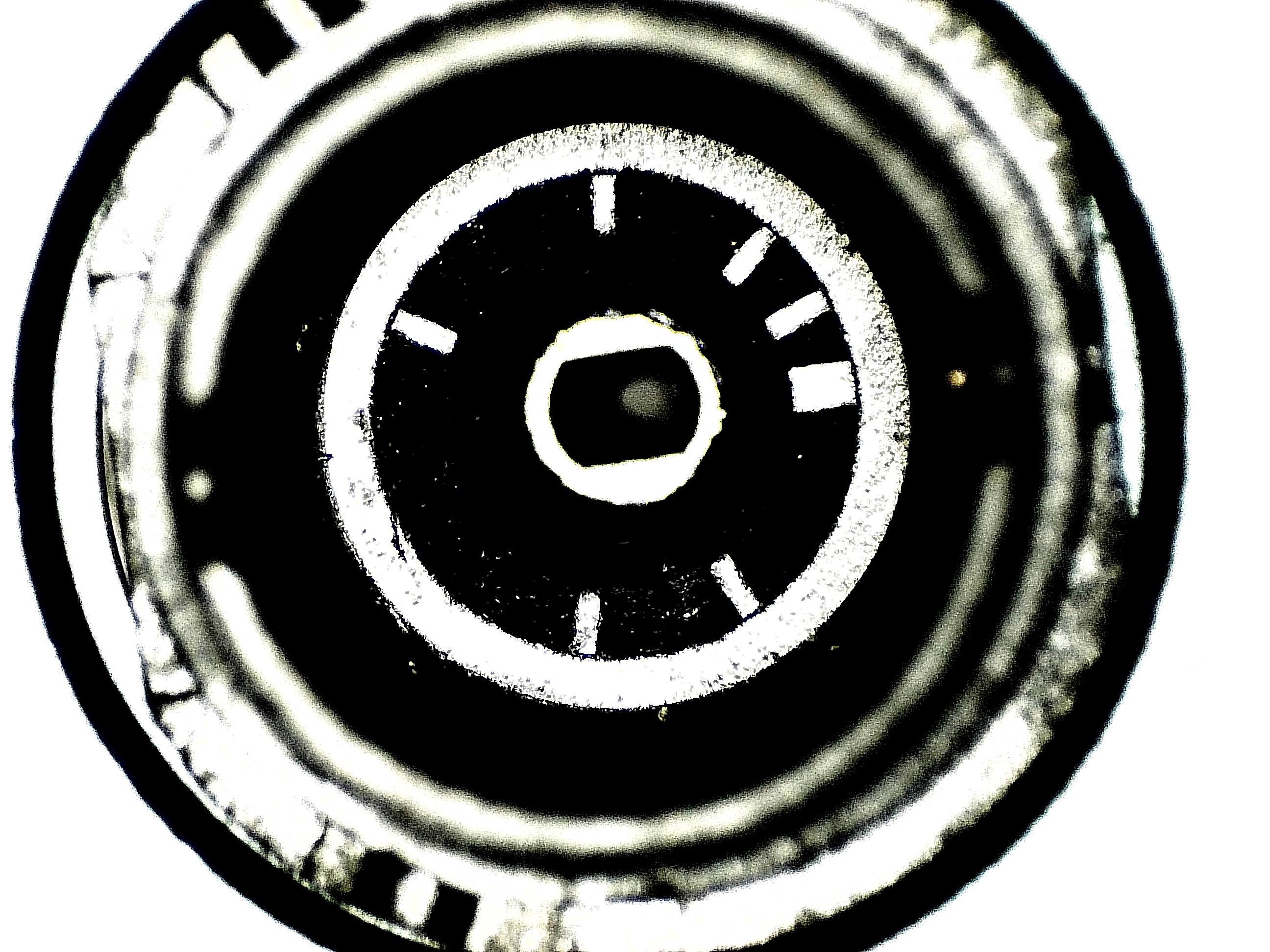

各類二維碼檢測與判别

209系列智能吸嘴清洗檢測機,由深圳市三捷機械公司在智能吸嘴檢測機基礎上不斷研發、改善并新增清洗功能的一款機型。該機型主要針對SMT行業主流貼片機吸嘴,可對吸嘴進行清洗、檢測、追溯。設備采用先進光學檢測技術,加上智能控制軟件,可對不同型号的吸嘴進行表面、内孔、真空度進行檢測,并可讀取二維碼,與MES系統聯機,實現吸嘴在電路闆貼裝過程的全過程控制。







适用機型:富士NXT系列、環球、松下、西門子等主流機型

對象吸嘴:FUJI H24/V12/H24G等标準吸嘴

                 西門子933/913等标準吸嘴

                 環球3420/3430等标準吸嘴

                 松下110s/115s等标準吸嘴

外形尺寸:600X500X700mm

重量:45kg

吸嘴盤 安裝數:1個

單次循環最大檢測量:24個

清洗速度:可程控定制,最快360秒/24個

 清洗用 托盤:不同吸嘴配置不同托盤(可定制)

清洗水:純淨水,水箱容量爲3升

氣源:0.5MPa

電壓:AC220V



降低抛料,提升品質!







管控吸嘴,三捷與您一起在行動!

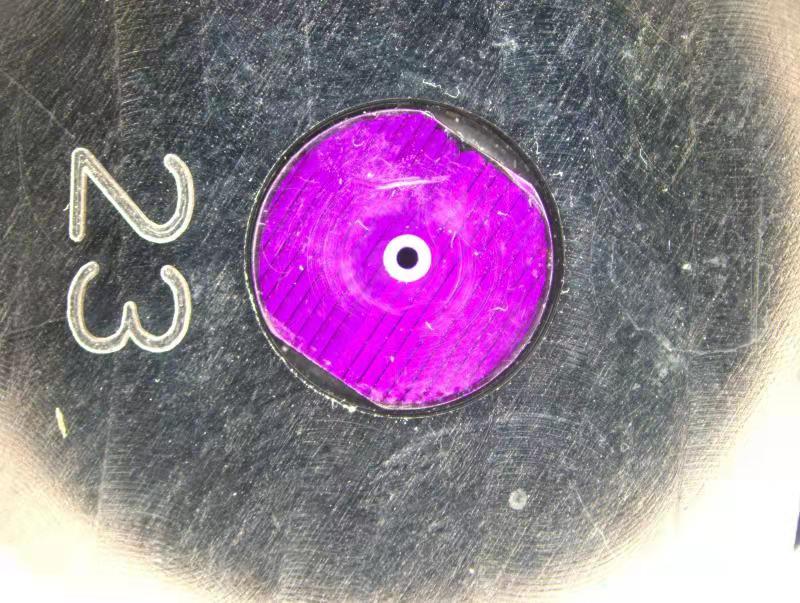

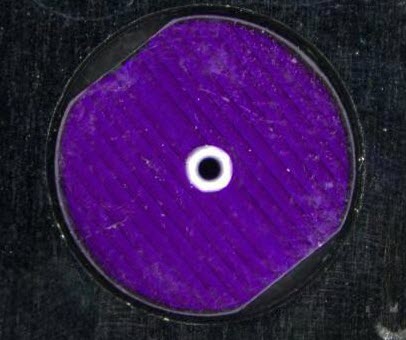

反光闆清洗之後

反光闆清洗之後

主要标準





· 吸嘴真空度檢測,精度可達+/-100Pa

· 二維碼讀取

· 吸嘴表面:破損、髒污、裂痕

· 吸嘴内壁:髒污、堵塞

· 反光闆檢測

· 可清洗雜質:油污、灰塵、紅膠、松香、錫膏

· 清洗介質:純淨水

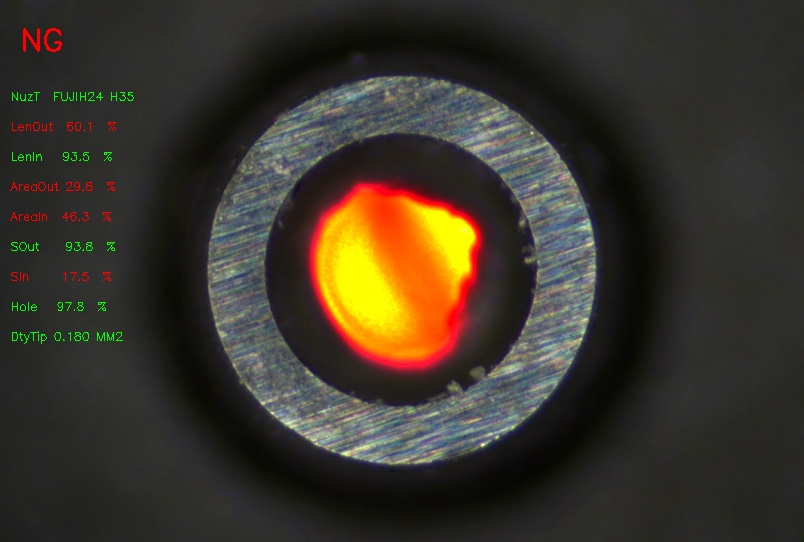

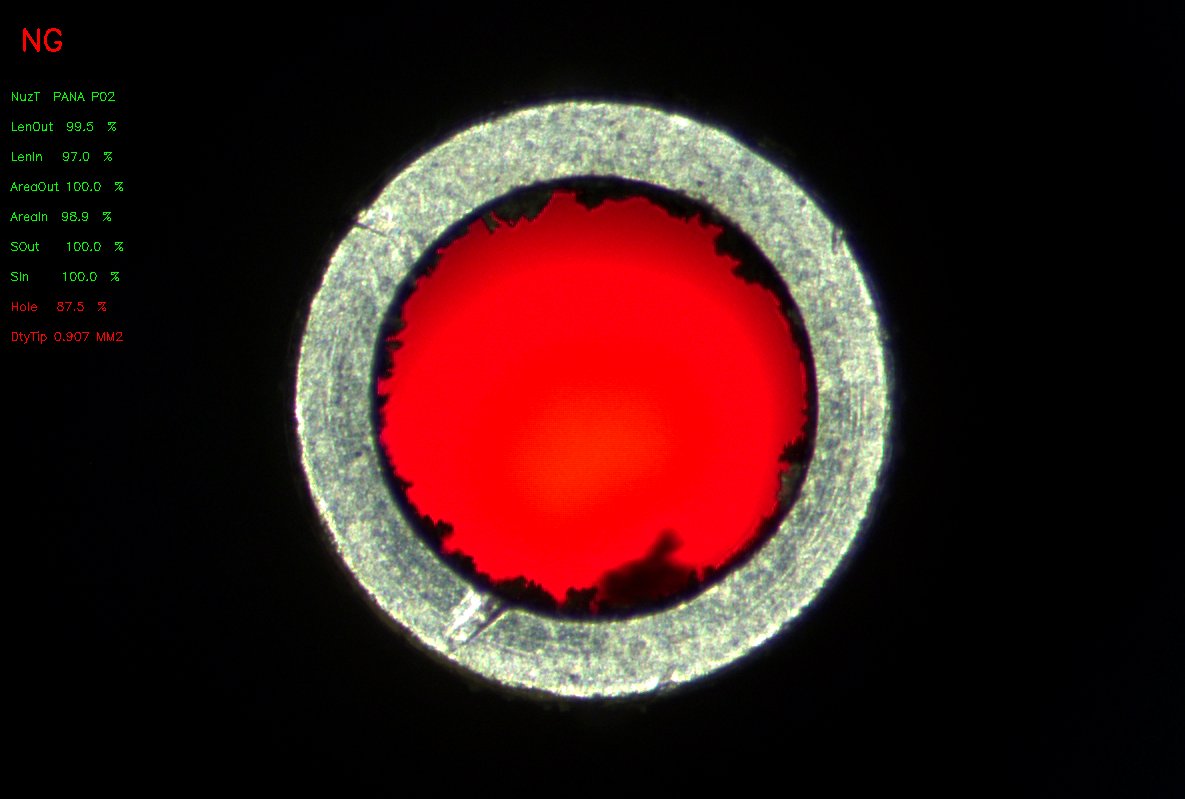

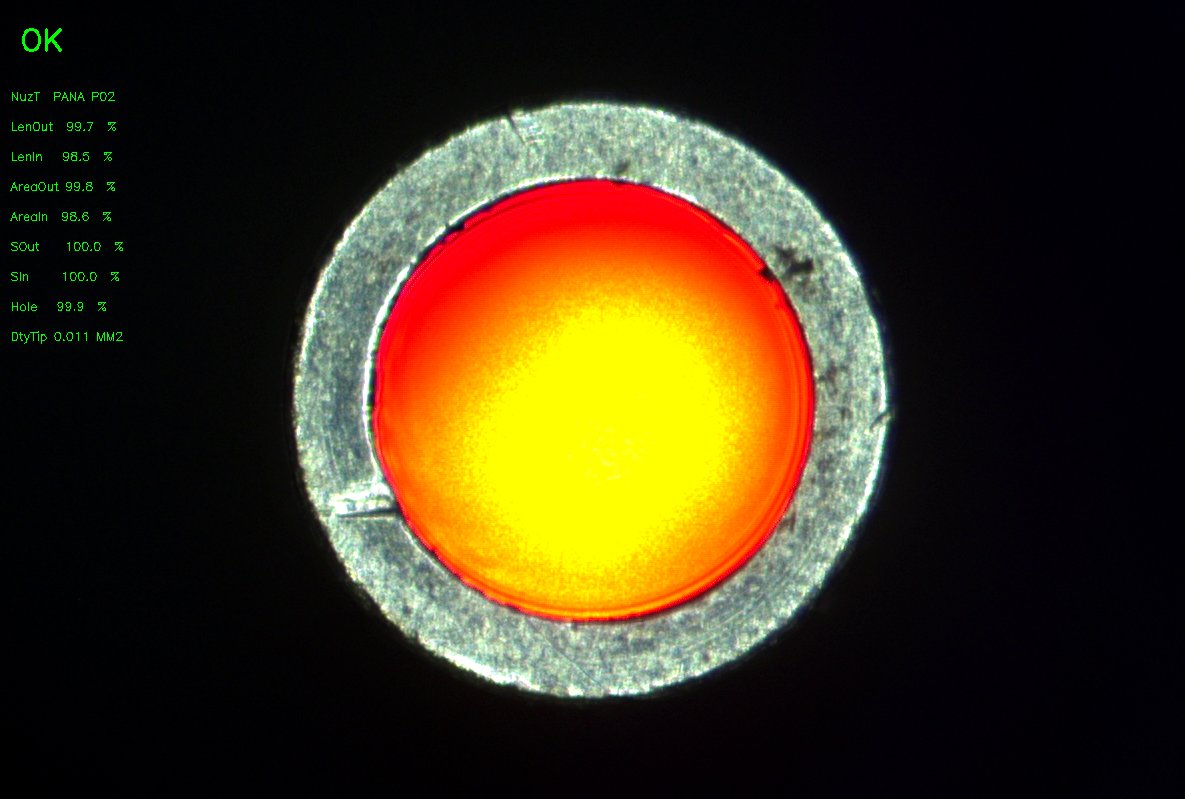

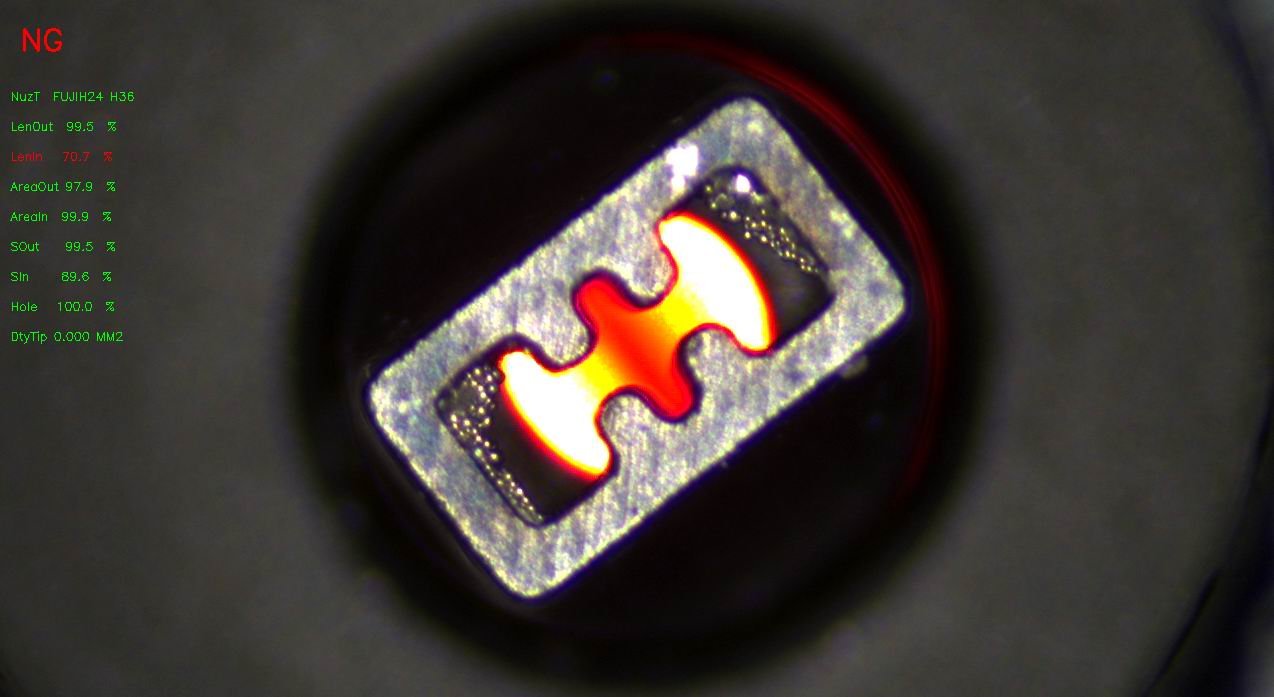

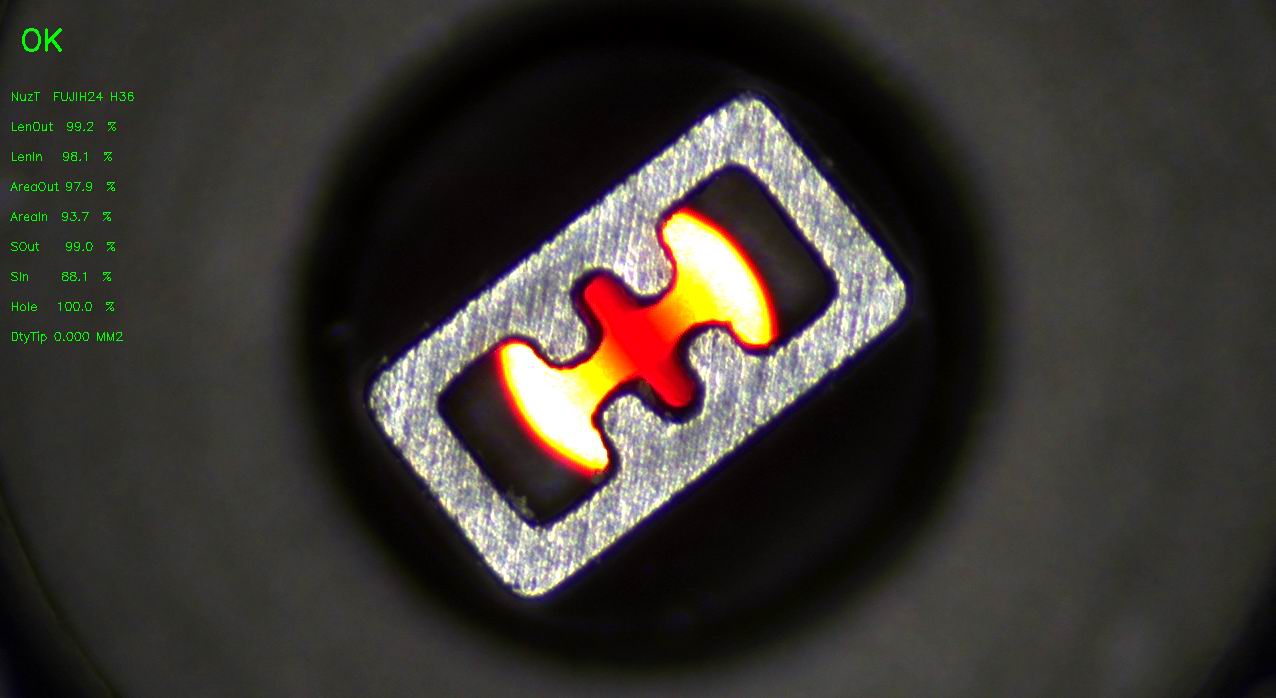

吸嘴檢測效果圖

主要優點

吸嘴檢測效果圖

主要特點

各類二維碼檢測與判别

清洗效果對比
